10-80kgペイロードとPLC制御システムを備えたパレタイジングロボット（500-800パッケージ/時）
基本プロパティ
原産地:
Hefei、Anhui、中国
ブランド名:
AGMT
認定:
CE
モデル番号:
140H
取引物件
最低注文数量:
1つのユニット
価格:
26280
支払い条件:
LC、T/T
補給能力:
50単位/月
製品概要
10-80kgパッケージ用パレタイジングロボット ピックアンドプレイスロボットアーム 安定したパレタイジングロボット パレタイジング用途に特化して設計されたパレタイザーシリーズは、ほとんどのニーズに対応する80kgから500kgまでのペイロード容量を持つ5種類のユニークなロボットを備えています。業界をリードする作業範囲と信頼性により、FANUCの安定したパレタイジングロボットは、企業の生産ライン効率の向上を支援します。 ロボット仕様 項目 仕様 タイプ M-410iB/140H 制御軸 多関節タイプ リーチ 2.85m 設置 床置き 繰り返し精度 ±0.2mm 質量 1200kg 設置環境 周...
製品詳細
ハイライト:
80kgパッケージのパレットで運搬するロボット
,PLCのパレットで運搬するロボット
,10kgパッケージのパレットで運搬するロボット
Application:
飲料、食品、肥料など
Color:
黄色いボディ、白い基盤
Type:
Palletizerのロボティック腕
Controller System:
PLCの制御システム
Product Capacity:
500-800個のパッケージ/時間
Dimension(L*W*H):
ワークショップのレイアウトに合わせて
Max. Payload:
50～180kg（グリッパー付）
Control Language:
英語か他の言語
Ty:
りゅ
製品説明

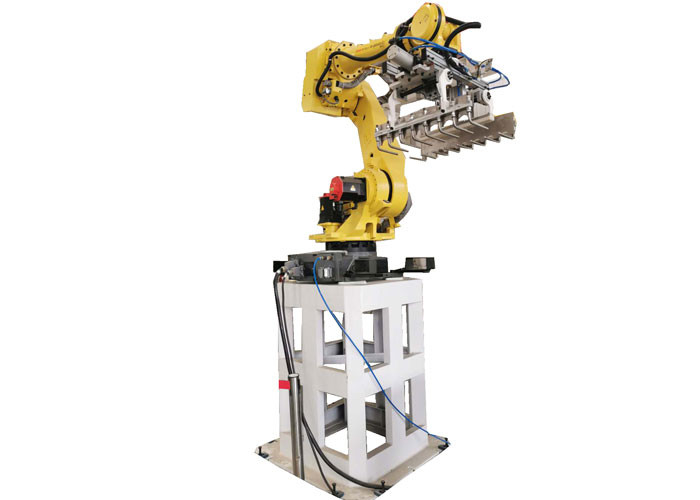

10-80kgパッケージ用パレタイジングロボット ピックアンドプレイスロボットアーム
安定したパレタイジングロボット
パレタイジング用途に特化して設計されたパレタイザーシリーズは、ほとんどのニーズに対応する80kgから500kgまでのペイロード容量を持つ5種類のユニークなロボットを備えています。業界をリードする作業範囲と信頼性により、FANUCの安定したパレタイジングロボットは、企業の生産ライン効率の向上を支援します。
ロボット仕様
| 項目 | 仕様 |
|---|---|
| タイプ | M-410iB/140H |
| 制御軸 | 多関節タイプ |
| リーチ | 2.85m |
| 設置 | 床置き |
| 繰り返し精度 | ±0.2mm |
| 質量 | 1200kg |
| 設置環境 | 周囲温度: 0-45℃ 周囲湿度: 通常75%RH以下（結露、霜は不可）。振動: 0.5G以下 |
| 音響騒音レベル | 74dB |
動作範囲（最高速度）
| 軸 | 範囲 | 速度 |
|---|---|---|
| J1軸回転 | 360° | 140°/秒 (6.28 rad, 2.44 rad/sec) |
| J2軸回転 | 155° | 115°/秒 (2.71 rad, 2.01 rad/sec) |
| J3軸回転 | 112° | 135°/秒 (1.95 rad, 236 rad/sec) |
| J4軸手首スイング | 20° | 135°/秒 (0.35 rad, 2.36 rad/sec) |
| J5軸手首回転 | 720° | 420°/秒 (12.57 rad, 7.33 rad/sec) |
積載能力
| 位置 | 能力 |
|---|---|
| 手首での最大積載能力 | 140kg |
| J2ベースでの最大積載能力 | 550kg |
| J3アームでの最大積載能力 | 140kg |
手首での許容負荷慣性
| 軸 | 慣性 |
|---|---|
| J4軸 | 147kg・m² (1500kgf・cm・sec²) |
| J5軸 | 53kg・m² (540kgf・cm・sec²) |
設置説明
お客様ご自身で機械を設置できるよう、取扱説明書と電気配線図を提供いたします。ご自身での設置が難しいと思われる場合は、エンジニアを工場に派遣して設置・デバッグ等を行うことも可能です。
ベース負荷 - 力、モーメント、停止距離 緊急停止
M-410iB/140H
| パラメータ | 静止時 | 動時（加減速） | 緊急停止 |
|---|---|---|---|
| 鉛直モーメント (Mv) | 12200Nm (1240kgfm) | 29200Nm (2980kgfm) | 37900Nm (3870kgfm) |
| 鉛直方向の力 (Fv) | 18100Nm (1850kgfm) | 21600Nm (2200kgfm) | 25000Nm (2550kgfm) |
| 水平モーメント (Mh) | 0Nm (0kgfm) | 6300Nm (640kgfm) | 9700Nm (990kgfm) |
| 水平方向の力 (Fh) | 0Nm (0kgfm) | 11500Nm (1180kgfm) | 12200Nm (1240kgfm) |
停止時間と距離
| 軸 | 停止時間 (msec) | 停止距離 (deg) |
|---|---|---|
| J1 | 644 | 42.5 |
| J2 | 244 | 15.2 |
| J3 | 292 | 18.8 |
| J4 | - | - |
| J5 | 404 | 86.9 |
梱包と配送
機械はフィルムで包装され、輸出用の燻蒸木箱に梱包され、上海、寧波、青島、蘇州などの顧客が指定する出発港に輸送されます。
ロボットの特徴
- 処理能力を1200サイクル/時に増加
- J1軸は360度の回転スペースを持ち、多方向操作が可能
- スリムアーム設計
- I/Oおよびエアインターフェースは手首付近に配置されており、ハンドへの配線・配管が容易
- コンパクトな手首設計
- ショートハイトのメカユニット
- IP54のメカユニット定格
- 袋パレタイジング: 1900サイクル/時
よくある質問
設置・デバッグは行っていますか？
当社のエンジニアは海外で機械のサービスを提供し、お客様の機械の問題解決を支援することができます。
保証と破損部品のポリシーは何ですか？
機械製品に関して、当社は電気・電子部品および通常の使用による摩耗を除くすべての機械部品に対して12ヶ月の保証を提供します。保証は出荷時（B/L日付）から開始されます。保証は、構造上の欠陥を確認した後の破損部品の交換に限定されます。トラブルの原因または部品の故障の検査は、製造会社が専属で行います。総じて、当社はお客様に安心してお使いいただける製品を提供できます。
機械のテストはどのように行いますか？
機械が完全に製造されたら、確認のためにビデオをお送りします。また、工場に来てテストし、操作方法を学ぶこともできます。
