商品の詳細:
|
| 名前: | ロボティック一突きおよび場所 | コントローラー: | PLCの制御 |
|---|---|---|---|
| 電圧: | 220V、50Hz | プロダクト容量: | 500-800のカートン/時間 |
| 軸線の動き: | 330 ° | 機能: | 、パレットで運搬すること、等詰まる運送積み重なる |
| ロボット グリッパーのタイプ: | プロダクトに従って設計されている | 適用: | 飲料、食糧、カートン、ドラム、袋等。 |
| ハイライト: | PLCのロボティック一突きおよび場所機械,機械をパレットで運搬する4本の斧,ロボティック4つの軸線の一突きおよび場所 |
||

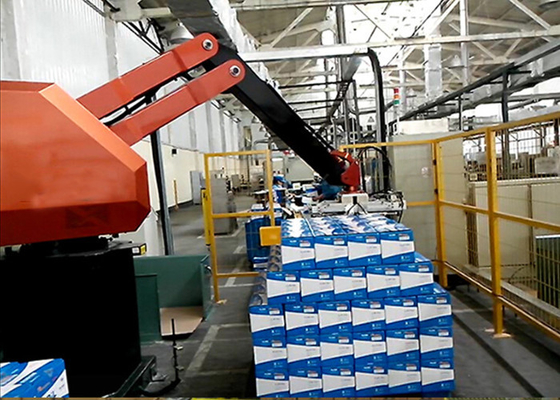

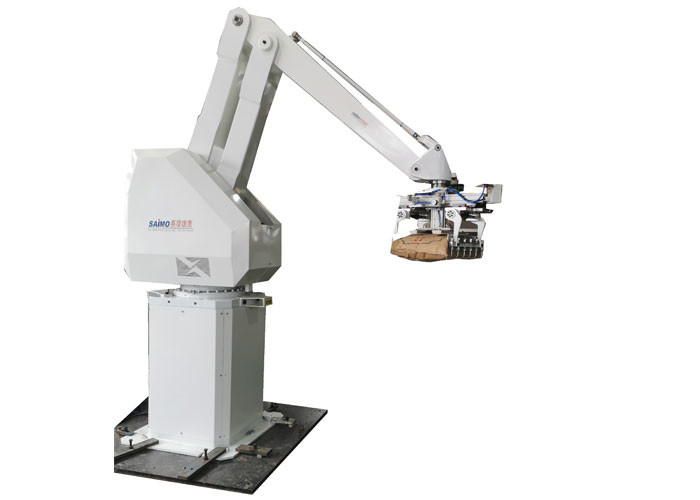

ロボティック機械安価の一突きおよび場所をパレットで運搬する4本の斧
ロボティック パレットで運搬するシステム技術的な変数
| モデルいいえ。 | XY-SR-210 | ||
| ドライブ | ACサーボ モーター ドライブ | ||
| 取付け | 床 | ||
| 最高のパレットで運搬する重量（グリッパーの重量を含んでいる） | 210kgs | ||
| 容量を渡すこと | 1700回/時間 | ||
| 動きの軸線 | 普通4本の斧:、B、C、D （6軸線はある場合もある） | ||
| 動きの規模 | 軸線（横の） | 1500mm | |
| B軸線（垂直） | 2300mm | ||
| C軸線（ボディ） | 330° | ||
| D軸線（グリッパー） | 330° | ||
| 位置の正確さ | ±0.5mm | ||
| 力 | 6.5KVA | ||
| 圧縮空気 | 0.5Mpa | ||
| ロボット重量（グリッパーの重量を含んでいない） | 1150kgs （+/-10%） | ||
短い導入
ワシXY-SRの深刻なパレットで運搬するロボットは4程度シリンダー表面の座標のパレットで運搬するロボット、横の動きの軸線、縦の動きの軸線、回転基礎および手の軸線による主に移動である。
パレットで運搬することの多層は倉庫にフォークを動かすそれらを可能にする。この装置はPLCのタッチ画面をおよびやすく、習得すること、また労働を減らし容易私達だけでなく、理性的な管理を採用する。
主要な電装品はリストする
| いいえ | 部分名 | モデル | QTY | 製造者 | ノート |
| 1 | 軸線のサーボ モーター | MSME202G1H | 1 | 松下電器産業 | 日本 |
| 2 | Bの軸線のサーボ モーター | MDME202G1H | 1 | 松下電器産業 | 日本 |
| 3 | Cの軸線のサーボ モーター | MDME202G1H | 1 | 松下電器産業 | 日本 |
| 4 | Dの軸線のサーボ モーター | MSMD042G1U | 1 | 松下電器産業 | 日本 |
| 5 | 軸線のサーボ アンプ | MDDHT5540 | 1 | 松下電器産業 | 日本 |
| 6 | Bの軸線のサーボ アンプ | MFDHTB3A2 | 1 | 松下電器産業 | 日本 |
| 7 | Cの軸線のサーボ アンプ | MFDHTB3A2 | 1 | 松下電器産業 | 日本 |
| 8 | Dの軸線のサーボ アンプ | MBDHT2510 | 1 | 松下電器産業 | 日本 |
| 9 | 軸線同期ベルト | オメガHP B20 | 1 | OPTIBELT | ドイツ |
| 10 | Bの軸線の同期ベルト | オメガHP B20 | 1 | OPTIBELT | ドイツ |
| 11 | Cの軸線の同期ベルト | オメガHP B15 | 1 | OPTIBELT | ドイツ |
| 12 | Bの軸線ねじ | R50*20-S | 1 | HIWIN | 台湾 |
| 13 | Cの軸線ねじ | R45*12-S | 1 | HIWIN | 台湾 |
| 14 | Bの軸線のスライダー、ギルドの柵 | SNS35LR2SSC1-690 | 2 | THK | 日本 |
| 15 | Cの軸線のスライダー、ギルドの柵 | SNS35LR2SSC1-520 | 2 | THK | 日本 |
| 16 | 軸線の減力剤 | FC-A75-69 | 1 | Sumitomo | 日本 |
| 17 | Dの軸線の減力剤 | F2C-T155 | 1 | Sumitomo | |
| 18 | 制御破片 | / | 1 | ADI | アメリカ |
機能
a. プロダクト パレットで運搬するパターン、パレット供給および排出はPLCによって完全にプログラムすることができる。
b.パレットで運搬するパターンはタッチスクリーンで調節し易い。
c.カートンの供給方式は前もって調整された位置に従って運ぶカートンを保障するためにブレーキ運動制御を採用する。
D.パレット雑誌に12-15空パレットの高容量がありパレット供給を自動的に保障する。
FAQ
Q:正確な引用語句を得る方法か。
:私達にデッサンおよび次元のような工作物の細部を提供しなさい。
Q:パッケージは何であるか。
:すべての商品は木箱で詰まる
Q:Installation&debuggingを提供するか。
:私達のエンジニアは顧客が機械問題を解決するのを助けるように機械類を海外に整備して利用できる。
任務および売り上げ後のサービス
私達は顧客の工場サイズに従って正確な工場レイアウトの設計をする;顧客が必要としたら、私達は電力、給水、ガス力、物質的な貯蔵、最終的な貯蔵、労働者の化粧室、等の研修会の設計をしてもよい。
顧客の必要性が、私達依託サービスのためのエンジニアを送れば。1-2私達のエンジニアの短い時に正常な生産を実現するためにあなたの工場に加工ラインを取付け、調節することを行く。
インストール手順
私達は機械を独りで取付けるためにあなたのためのすべての機械の利用者マニュアルそして電気デッサン供給する。考えれば機械を独りで取付けることができない私達は等を取付け、デバッグするためのあなたの工場にエンジニアを差し向けてもいい。
