商品の詳細:
|
| 色: | 白かOEM | 適用: | 飲料、食糧、医学等。 |
|---|---|---|---|
| 力: | 4KW | 取付け: | 床 |
| コントローラー: | PLC | 運転されたタイプ: | 電気 |
| プロダクト容量: | 多ライン、周期ごとの8s | 電圧: | 220V/380V |
| ハイライト: | 4つの軸線のロボティック パレットで運搬するシステム,330度のロボティック パレットで運搬するシステム,380Vロボティック パレットで運搬するシステム |
||

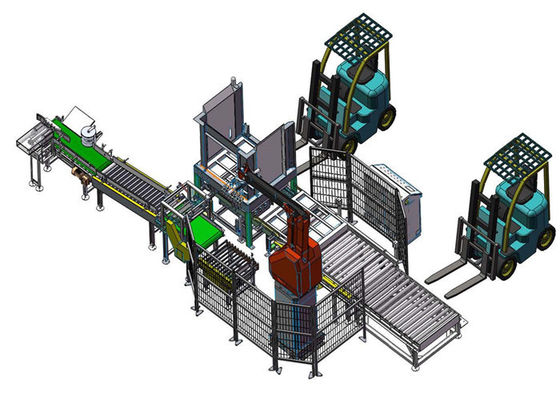

330程度の動きの穀物および石油産業のパレットで運搬するロボット腕の生産ライン
導入

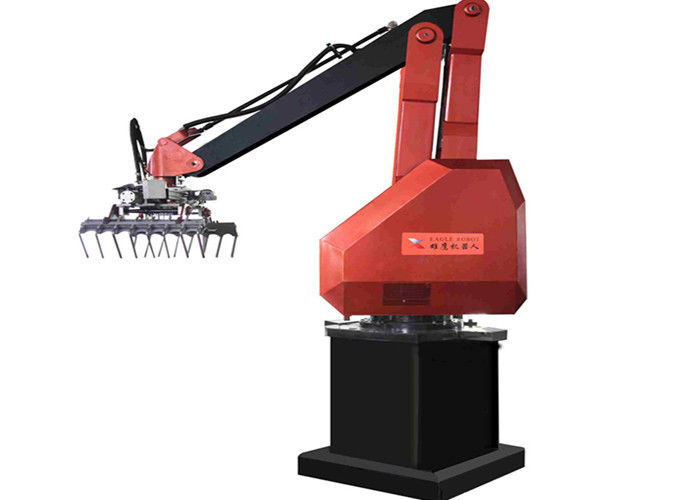

ワシXY-SRの深刻なパレットで運搬するロボットは4程度シリンダー表面の座標のパレットで運搬するロボット、横の動きの軸線、縦の動きの軸線、回転基礎および手の軸線による主に移動である。
パレットで運搬するロボットはパレットで運搬するロボット ボディ、ロボット手、ロボット グリッパー、ロボット基盤、コントローラー、ソフトウェア、安全な塀、ケーブルの部品の等構成される。
ロボット働く動き
技術的な変数
| 項目 | ワシ | ||
| モデル | XY-SR130 | XY-SR210 | |
| 斧の数 | 4本の斧:B C D （6本の斧はある場合もある） | 4本の斧:B C D （6本の斧はある場合もある） | |
| 動き方法 | 円のパスの等位のタイプ | 円のパスの等位のタイプ | |
| 取付け | 床 | 床 | |
| パレットで運搬する重量（グリッパーの重量を含んでいる） | 130kg | 210kg | |
| 容量を渡すこと | 1500回/時間 | 1700回/時間 | |
| 動き範囲 | 軸線（横の） | 1300mm | 1500mm |
| Bの軸線（垂直） | 2000mm | 2300mm | |
| Cの軸線（ボディ） | 330° | 330° | |
| Dの軸線（グリッパー） | 330° | 330° | |
| 位置の繰り返し正確さ | ±0.5mm | ±0.5mm | |
| 力 | 4KW | 6.5KW | |
| 指導方法 | マニュアルの教授/教授サポート/教授免除（任意） | ||
| ロボット重量 | 800kg | 1300kg | |
機能特徴
1. 使いやすいPLCのコントローラー
2. 許可された直線運動は来るために本当、制御システムを簡単にする
3. 単純構造、低い故障率および便利な維持
4. 少数の主要な部品および付属品の低い維持費
5. 低い電力の消費、同じ一種の他の会社からの機械スタッカー クレーンの1/3消費だけ
6. 小さい床面積、床の利用の比率だけを高い必要としなさい
7. 多様なグリッパーは、柔軟にさまざまなパレットで運搬する条件を合わせる
主要な電装品はリストする
| いいえ | 部分名 | モデル | QTY | 製造者 | ノート |
| 1 | 軸線のサーボ モーター | MSME202G1H | 1 | 松下電器産業 | 日本 |
| 2 | Bの軸線のサーボ モーター | MDME202G1H | 1 | 松下電器産業 | 日本 |
| 3 | Cの軸線のサーボ モーター | MDME202G1H | 1 | 松下電器産業 | 日本 |
| 4 | Dの軸線のサーボ モーター | MSMD042G1U | 1 | 松下電器産業 | 日本 |
| 5 | 軸線のサーボ アンプ | MDDHT5540 | 1 | 松下電器産業 | 日本 |
| 6 | Bの軸線のサーボ アンプ | MFDHTB3A2 | 1 | 松下電器産業 | 日本 |
| 7 | Cの軸線のサーボ アンプ | MFDHTB3A2 | 1 | 松下電器産業 | 日本 |
| 8 | Dの軸線のサーボ アンプ | MBDHT2510 | 1 | 松下電器産業 | 日本 |
| 9 | 軸線同期ベルト | オメガHP B20 | 1 | OPTIBELT | ドイツ |
| 10 | Bの軸線の同期ベルト | オメガHP B20 | 1 | OPTIBELT | ドイツ |
| 11 | Cの軸線の同期ベルト | オメガHP B15 | 1 | OPTIBELT | ドイツ |
| 12 | Bの軸線ねじ | R50*20-S | 1 | HIWIN | 台湾 |
| 13 | Cの軸線ねじ | R45*12-S | 1 | HIWIN | 台湾 |
| 14 | Bの軸線のスライダー、ギルドの柵 | SNS35LR2SSC1-690 | 2 | THK | 日本 |
| 15 | Cの軸線のスライダー、ギルドの柵 | SNS35LR2SSC1-520 | 2 | THK | 日本 |
| 16 | 軸線の減力剤 | FC-A75-69 | 1 | Sumitomo | 日本 |
| 17 | Dの軸線の減力剤 | F2C-T155 | 1 | Sumitomo | |
| 18 | 制御破片 | / | 1 | ADI | アメリカ |
| 19 | タッチ画面 | DTP7-W | 1 | DAINの立方体 | 韓国 |
| 20 | 再生抵抗器 | RXLG500~1000 | 4 | JIAYINGDA | / |
| 21 | 限界スイッチ | SL1-AK | 5 | AZBIL | 日本 |
| 22 | 光電子工学スイッチ | GL6-N1112 | 5 | 病人 | ドイツ語 |
| 23 | 電磁弁 | SY5120/7120 | 2 | SMC | 日本 |
| 24 | 出版物袋シリンダー | MGPM25 | 2 | SMC | 日本 |
| 25 | グリッパー シリンダー | CG1BN63 | 4 | SMC | 日本 |
XY-SR130ロボット動き
インストール手順
私達は機械を独りで取付けるためにあなたのためのすべての機械の利用者マニュアルそして電気デッサン供給する。考えれば機械を独りで取付けることができない私達は等を取付け、デバッグするためのあなたの工場にエンジニアを差し向けてもいい。
パッケージおよび船積み
輸出された燻蒸の木の箱で包まれ、詰まった機械フィルムは出発にそして上海、ニンポー、チンタオ、蘇州等のように必要な顧客港を運んだ。
私達のサービス
1.Swift配達
共通の部品のために、私達は3日以内の商品を渡してもいい
2.Originalプロダクト
私達が販売するすべてのプロダクトは起源の製造業者からある。私達は私達が配達を終える間、すべての製造業者ドキュメンテーションを堤出する。
3.Quality保証
4.Technicalサポート
点検、修理および維持を含んで、私達はいろいろな種類のテクニカル サポートを与えてもいい。
5.Quickly応答
私達のスタッフは24hをオンラインで保ち、あなたの質問に非常にすぐに答える。
