商品の詳細:
|
| 色: | 正常な白いまたはカスタマイズされる | 適用: | 飲料、食糧、カートン、袋等。 |
|---|---|---|---|
| 電圧: | 単一フェーズ220V、50Hz | プロダクト容量: | 500-800のカートン/時間 |
| 軸線の動き: | 330度 | 機能: | 、パレットで運搬すること、等詰まる運送積み重なります |
| 起源: | アンホイ、中国 | パッケージ: | 輸出木の場合 |
| ハイライト: | ロボットPalletizerを積み重ねるカートン,800 Cartons/HのロボットPalletizer,飲料のロボットPalletizer |
||

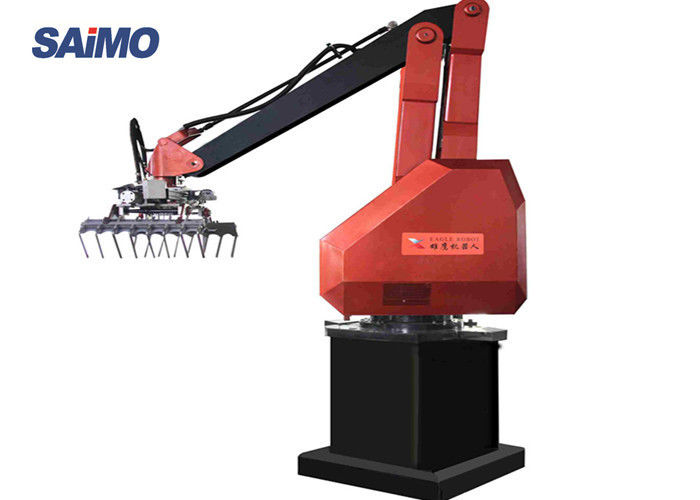

パレット包むシステムが付いているロボットPalletizerを積み重ねるカートン
導入
ワシXY-SRの深刻なパレットで運搬するロボットは4程度シリンダー表面の座標のパレットで運搬するロボット、横の動きの軸線、縦の動きの軸線、回転基礎および手の軸線による主に移動である。その優秀な正確さは、速度および有効な、安定した性能はロボットが多数の生産ラインのパレットで運搬する条件を同時に完了することを可能にする。
技術的な変数
| XY-SR210パレットで運搬するロボット技術的な変数 | |||
| モデルいいえ。 | XY-SR-210 | ||
| ドライブ | ACサーボ モーター ドライブ | ||
| 取付け | 床 | ||
| 最高のパレットで運搬する重量（グリッパーの重量を含んでいる） | 210kgs | ||
| 容量を渡すこと | 1700回/時間 | ||
| 動きの軸線 | 普通4本の斧:、B、C、D （6軸線はある場合もある） | ||
| 動きの規模 | 軸線（横の） | 1500mm | |
| B軸線（垂直） | 2300mm | ||
| C軸線（ボディ） | 330° | ||
| D軸線（グリッパー） | 330° | ||
| 位置の正確さ | ±0.5mm | ||
| 力 | 6.5KVA | ||
| 圧縮空気 | 0.5Mpa | ||
| ロボット重量（グリッパーの重量を含んでいない） | 1150kgs （+/-10%） | ||
主要な電装品はリストする
| いいえ | 部分名 | モデル | QTY | 製造者 | ノート |
| 1 | 軸線のサーボ モーター | MSME202G1H | 1 | 松下電器産業 | 日本 |
| 2 | Bの軸線のサーボ モーター | MDME202G1H | 1 | 松下電器産業 | 日本 |
| 3 | Cの軸線のサーボ モーター | MDME202G1H | 1 | 松下電器産業 | 日本 |
| 4 | Dの軸線のサーボ モーター | MSMD042G1U | 1 | 松下電器産業 | 日本 |
| 5 | 軸線のサーボ アンプ | MDDHT5540 | 1 | 松下電器産業 | 日本 |
| 6 | Bの軸線のサーボ アンプ | MFDHTB3A2 | 1 | 松下電器産業 | 日本 |
| 7 | Cの軸線のサーボ アンプ | MFDHTB3A2 | 1 | 松下電器産業 | 日本 |
| 8 | Dの軸線のサーボ アンプ | MBDHT2510 | 1 | 松下電器産業 | 日本 |
| 9 | 軸線同期ベルト | オメガHP B20 | 1 | OPTIBELT | ドイツ |
| 10 | Bの軸線の同期ベルト | オメガHP B20 | 1 | OPTIBELT | ドイツ |
| 11 | Cの軸線の同期ベルト | オメガHP B15 | 1 | OPTIBELT | ドイツ |
| 12 | Bの軸線ねじ | R50*20-S | 1 | HIWIN | 台湾 |
| 13 | Cの軸線ねじ | R45*12-S | 1 | HIWIN | 台湾 |
| 14 | Bの軸線のスライダー、ギルドの柵 | SNS35LR2SSC1-690 | 2 | THK | 日本 |
| 15 | Cの軸線のスライダー、ギルドの柵 | SNS35LR2SSC1-520 | 2 | THK | 日本 |
| 16 | 軸線の減力剤 | FC-A75-69 | 1 | Sumitomo | 日本 |
| 17 | Dの軸線の減力剤 | F2C-T155 | 1 | Sumitomo | |
| 18 | 制御破片 | / | 1 | ADI | アメリカ |
| 19 | タッチ画面 | DTP7-W | 1 | DAINの立方体 | 韓国 |
| 20 | 再生抵抗器 | RXLG500~1000 | 4 | JIAYINGDA | / |
| 21 | 限界スイッチ | SL1-AK | 5 | AZBIL | 日本 |
| 22 | 光電子工学スイッチ | GL6-N1112 | 5 | 病人 | ドイツ語 |
| 23 | 電磁弁 | SY5120/7120 | 2 | SMC | 日本 |
| 24 | 出版物袋シリンダー | MGPM25 | 2 | SMC | 日本 |
| 25 | グリッパー シリンダー | CG1BN63 | 4 | SMC | 日本 |
利点を使用して
A. Touch-screen操作は生産の速度、失敗の理由および位置を表示する人間-機械通信を達成する。
B.プロダクト パレットで運搬するパターン、パレット供給および排出はPLCによって完全にプログラムすることができる。
C. Palletizingパターンはタッチスクリーンで調節し易い。
D. Cartonの供給方式は前もって調整された位置に従って運ぶカートンを保障するためにブレーキ運動制御を採用する。
E.パレット雑誌に12-15空パレットの高容量がありパレット供給を自動的に保障する。
F. Differentのパレットで運搬するパターンはパレットで運搬する部品を取り替えないで終了する。
インストール手順
私達は機械を独りで取付けるためにあなたのためのすべての機械の利用者マニュアルそして電気デッサン供給する。考えれば機械を独りで取付けることができない私達は等を取付け、デバッグするためのあなたの工場にエンジニアを差し向けてもいい。

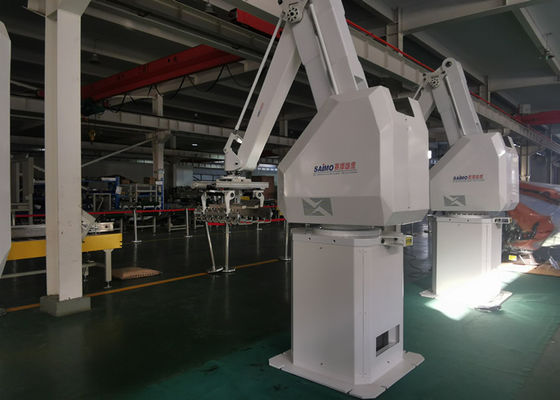

働く動き
パッケージおよび船積み
輸出された燻蒸の木の箱で包まれ、詰まった機械フィルムは出発にそして上海、ニンポー、チンタオ、蘇州等のように必要な顧客港を運んだ。
私達はまた顧客の条件によって飛行によってすべて決まる機械を運んでもいい。
FAQ
Q:正確な引用語句を得る方法か。
:私達にデッサンおよび次元のような工作物の細部を提供しなさい。
Q:パッケージは何であるか。
:すべての商品は木箱で詰まる
Q:Installation&debuggingを提供するか。
:私達のエンジニアは顧客が機械問題を解決するのを助けるように機械類を海外に整備して利用できる。
Q:中国何からのあなたの国へ郵送料はであるか。
:私達はあなたが必要とする他の言葉か海によってあなたの港に機械を送ってもいい。親切に私達にコードのあなたの最も近い港か住所を言うため。私達に金庫、便利なおよび時機を得た配達を保障する信頼できる発送取扱店がある。
Q:支払の言葉、MOQの保証、貿易言葉
:支払の言葉:T/Tによる順序、配達で支払われるべき70%のバランスに対する30%の頭金。最低順序量:セット1 FOB上海の受渡し時間:形式的な順序および30%の沈殿物のレシートの後の約20-30仕事日。保証:配達に続く12か月。私達はオンライン サービスに24時間、Skype、電子メール等を1日中提供する。緊急に、私達を電話しなさい私達にいつでも連絡できる。
Q:あなたの機械はカスタマイズすることができるか。
:はい、私達は以上10年におよび私達に強いdesign&technicalチームがあるパレットで運搬するロボットで、のための包装機械specilized、専門の製造業者コンベヤー等である。私達はあなたの条件によって設計し、製造してもいい。
